Kapasiteettikartat näyttävät laskennallisen vapaan kapasiteetin Alva Sähköverkon verkossa, sähkö- ja kytkinasemien palvelemilla alueilla normaalissa käyttötilanteessa verkon huippukuormituksen aikana. Alueella saattaa olla Fingridin asettamia rajoituksia, jotka vaikuttavat ilmoitettuihin kapasiteetteihin.
Tilanne voi muuttua nopeasti, kun verkkoon tulee uusia asiakkaita. Todellinen vapaa kapasiteetti tulee aina tarkastaa erikseen. Olethan meihin yhteydessä hyvissä ajoin, jo hankkeen suunnitteluvaiheessa!
Pienjänniteverkko (PJ / 0,4 kV)
Kaikki liittymäkoot toimitettavissa koko verkkoalueella, ei rajoituksia.

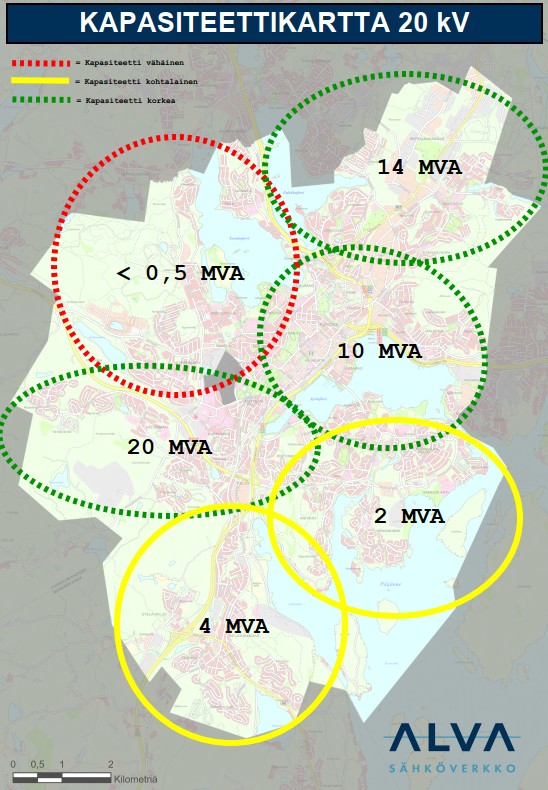

Keskijänniteverkko (KJ / 20 kV)
Vapaa kapasiteetti on määritelty seuraavilla ehdoilla:
Sähköasemien korvattavuus on huomioitu. Kukin sähköasema voidaan korvata viereisiltä asemilta mahdollisessa sähköaseman viassa verkon toteutuneessa huippukuormitustilanteessa.
Punainen alue = kapasiteetti vähäinen
Keltaiset alueet = kapasiteetti kohtalainen
Vihreät alueet = kapasiteetti korkea

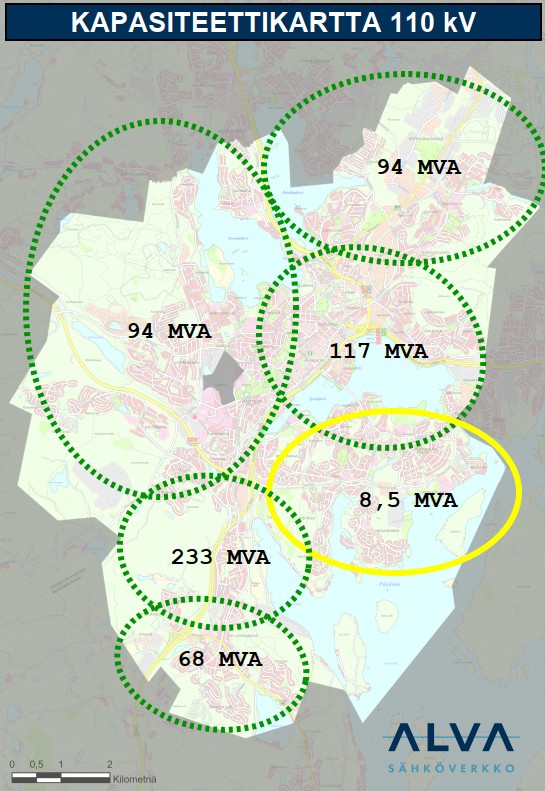

Suurjänniteverkko (SJ / 110 kV)
Vapaa kapasiteetti on määritelty seuraavilla ehdoilla:
Kunkin aseman osalta on huomioitu aseman toteutunut huippukuormitus, joka vähennetty asemalle tulevasta SJ-verkon siirtokapasiteetista.
110 kV verkko on rakenteeltaan säteittäinen, eikä sitä ole vielä rakennettu rengasverkoksi. Mahdollisessa sähköaseman viassa emme pysty tarjoamaan korvaavaa yhteyttä. Tästä johtuen myös huolto- ja kunnossapitotoimenpiteet vaativat liittymiin sähkökatkon.
Vihreät alueet = kapasiteetti korkea
Keltainen alue = Fingrid-johdonvarsiliityntä, kapasiteetti vain annetun kokoiselle päämuuntajalle
